Öffnungen und Durchbrüche in elektromagnetischen Schirmen
In der Regel kommt kein Gehäuse ohne Öffnungen aus:
- Lüftungsöffnungen (siehe links)
- Fugen (Mehrteilige Gehäuse)
- Kabeldurchführungen
- Sichtfenster
- Diese Öffnungen stellen Hochfrequenz-Brücken dar.
- Eine einfache Durchführung kann schon ausreichen, einen funktionierenden Schirm nutzlos zu machen.
- Da aber ein Verzicht auf jegliche Unterbrechungen des Schirms keine Option darstellt, müssen geeignete Alternativen und Kompromisse gewählt werden.
- Bei der Lochung von Schirmblechen nimmt die Schirmdämpfung mit zunehmendem Lochradius ab.
- Bei der Lochung ist eine große Anzahl kleiner Löcher wirkungsvoller als weniger Lochung mit größeren Radien!
————>
B E S S E R

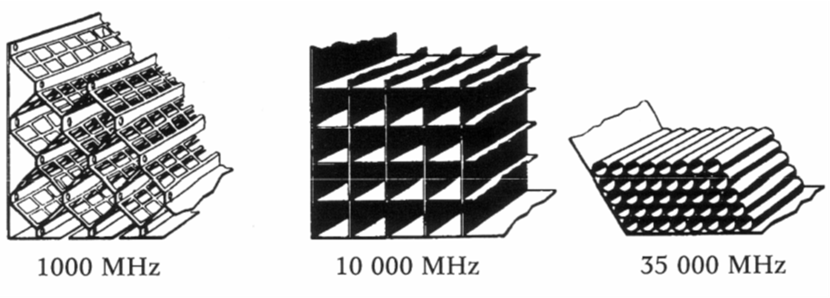

- Wird der Schirm im Höchstfrequenzbereich eingesetzt, sollten an Stelle von Lochungen Wabenkaminfenster eingesetzt werden.
- Je höher die zu schirmende Frequenz umso geringer muss das Verhältnis des Waben-Durchmessers zur Waben-Länge sein.
